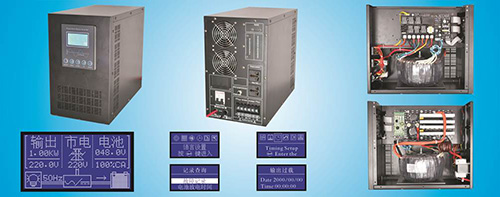

产品简介
◆采用重量轻体积小、高转换效率、低功率损耗、负载能力及负载适应性强等优点的环型变压器.
◆交流输入自动稳压（AVR）输入电压范围145V~275V。
◆点阵图形中英文液晶（LCD）显示屏，背光节电模式。主要显示实时电池电压、电池容量、输入输出电压、输出频率、输出功率/负载率、各种故障提示等显示。可根据不同的工作状态自动切换显示界面。
◆多功能智能化的操作系统，图标式菜单操作，便于人机沟通的交互界面。
◆ 功能设置：系统语言设置（中英文）、定时设置（开关机）、工作模式设置（市电工作模式优先/电池工作模式优先）、错峰用电设置、时间设置、显示模式设置、恢复出厂设置等功能设置。
◆ 记录查询：故障记录查询、电池放电时间查询。
◆具备过载、电池过充、电池过放、输出短路、过温等完善的保护功能。
全贴片模块化结构，性能稳定，维护简便。
技术参数：
型号 | YDG-I2500-48 | YDG-I3000-48 | 型号 | YDG-I2500-48 | YDG-I3000-48 |
额定容量 | 2500W | 3000W | 充电电流 | 10A | 10A |
|
|
| 切换时间 | 市电工作模式到电池工作模式≤4mS |
|
|
| 工作方式 | 市电优先/电池优先（可设置） |
|
|
| 尺寸（长×宽×高） | 428mm×225mm×360mm |
电池电压（蓄电池） | 48Vdc | 48Vdc | 包装尺寸（长×宽×高） | 528mm×325mm×455mm |
电池电压范围 | 42Vdc-60Vdc | 42Vdc-60Vdc | 净重（Kg） | 21 | 22 |
市电输入电压（AC） | 220Vac（145Vac-275ac） | 毛重（Kg） | 22.3 | 23.3 |
输入频率 | 50Hz（45Hz-55Hz） | 保护 |
输出交流电压（AC） | 220Vac（电池模式±3%，市电模式±10%） | 过充保护 | 具备 |
输出频率 | 50Hz | 电池欠压保护 | 具备 |
转换效率 | 85%（100%负载）88%（50%负载） | 电池过压保护 | 具备 |
输出波形 | 标准正弦波 | 输出过载保护 | 具备 |
输出功率因数 | ≥0.8(＞30%LOAD） | 输出短路保护 | 具备 |
波形失真度 | 线性负载≤3% | 温度过高保护 | 具备 |
静态功率损耗 | 24W(电池工作模式，无负载） | 28.8W(电池工作模式，无负载） | 报警（蜂鸣声） | 输出短路、过载、温度过高、电池欠压及过压 |
静态电流 | 0.5A(电池工作模式，无负载） | 0.6A(电池工作模式，无负载） |
|
|
|
| 环境温度 | -10℃ ～ 50℃ |
充电电压 | 主充55.2V，浮充54V | 主充55.2V，浮充54V | 环境湿度 | 10％ ～ 90％(不凝结) |
