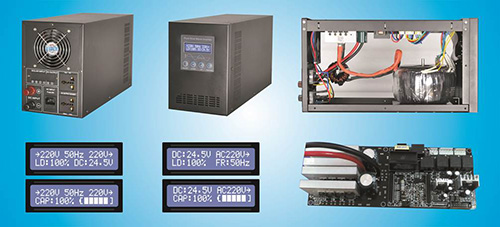

产品简介
◆采用重量轻体积小、高转换效率、低功率损耗、负载能力及负载适应性强等优点的环型变压器。
◆交流输入自动稳压（AVR）输入电压范围145V~275V。
◆液晶（LCD）显示屏，背光节电模式。主要显示实时电池电压、电池容量、输入输出电压、输出频率、负载率等。可根据不同的工作状态自动切换显示
界面。
◆具备过载、电池过充、电池过放、输出短路、过温等完善的保护功能。
◆全贴片模块化结构，性能稳定，维护简便。
技术参数：
型号 | YDG-I700-12 | YDG-I1000-24 | 型号 | YDG-I700-12 | YDG-I1000-24 |
额定容量 | 700W | 1000W | 尺寸（长×宽×高） | 388mm×150mm×208mm |
电池电压（蓄电池） | 12Vdc | 24Vdc | 包装尺寸（长×宽×高） | 468mm×228mm×290mm |
电池电压范围 | 10．5Vdc-15Vdc | 21Vdc-30Vdc | 净重（Kg） | 9.2 | 9.7 |
市电输入电压（AC） | 220Vac（145Vac-275ac） | 毛重（Kg） | 10 | 10.5 |
输入频率 | 50Hz（45Hz-55Hz） |
|
|
|
输出交流电压（AC） | 220Vac（电池模式±3%，市电模式±10%） |
|
|
|
输出频率 | 50Hz |
|
|
|
转换效率 | ≥85% | 83%（100%负载）88%（50%负载） | 保护 |
输出波形 | 标准正弦波 | 过充保护 | 具备 |
输出功率因数 | ≥0.8(＞30%LOAD） | 电池欠压保护 | 具备 |
波形失真度 | 线性负载≤3% | 电池过压保护 | 具备 |
静态功率损耗 | 8.4W(电池工作模式，无负载） | 8.8W(电池工作模式，无负载） | 输出过载保护 | 具备 |
静态电流 | 0.7A(电池工作模式，无负载） | 0.37A(电池工作模式，无负载） | 输出短路保护 | 具备 |
充电电压 | 主充13.8V，浮充13.5V | 主充27.6V，浮充27V | 具备 |
充电电流 | 15A | 10A | 报警（蜂鸣声） | 输出短路、过载、温度过高、电池欠压及过压 |
切换时间 | 市电工作模式到电池工作模式≤4mS |
|
工作方式 | 市电优先 | 环境温度 | -10℃ ～ 50℃ |
环境湿度 | 10％ ～ 90％(不凝结) |
